| 全自動E型鐵芯疊裝線：可疊裝邊緣對齊的柱至整個“山”字型鐵芯 | ||
|
|
||
 |
||
| 模塊化且靈活多樣 |
制造符合您的設計要求及鐵芯裝配步驟的合適的疊片系統，是我們的目標。 | |
| 我們的模塊化設計，使我們能夠根據您的車間，布置單獨制造疊片裝置。 | ||
| △ 單一疊片臺，用于人工卸片 | ||
| △ 雙層疊片臺，用于人工卸片 | ||
| △ 雙層疊片臺，用于C型車或疊片板系統 | ||
| △ 5位疊片系統，用于全片型自動剪切 | ||
| △ 6位疊片系統，用于3個卸料車及3個疊片板 | ||
| △ “山”字型全自動疊裝 | ||
| 自動最終疊裝 |
此疊裝系統的特點是速度快且靈活多樣，料片精確的安放在疊片臺上，根據步進搭接方式由縱向傳 | |
| 輸皮帶傳送。 | ||
| △ 由定位銷定位在疊片板上堆垛或用位于上方的定位銷堆垛在標準疊片板上。 | ||
| △ 矩形、圓形截面可精確疊放。 | ||
| △ 每一寬度后自動測量堆垛高度，自動修正編程高度。 | ||
| “山”字型疊裝 |
“山”字型疊裝靈活多樣且生產能力高，其后的鐵芯疊裝無需進行。生產時間縮短，無需預留空間 | |
| 存儲硅鋼片，且無疊裝臺。 | ||
| “山”字型疊裝與剪切主機直線排列。 | ||
| △ 剪切及疊裝成“山”字型鐵芯是一個生產步驟。 | ||
| △ 以步進搭接方式將帶有2個或3個柱的鐵心片疊裝起來，通過定位銷定位（位于上方）。 | ||
| △ 料片間的縫隙可編程調節 | ||
| △ 下推板可降低鐵芯損耗，原因是對每一料片柔性處理。 | ||

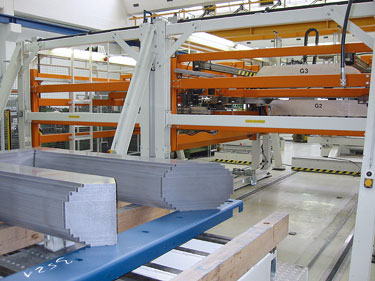

| “山”字型疊片系統配有兩個疊料車，一個在疊片位置，另一個在卸料位置。所有需要的裝配工作 | ||
| 例如夾緊件及料片鎖緊均在此位置完成。 | ||
| 每一疊片車帶翻轉機構，可以將完工鐵芯翻轉至立式位置用于在氣墊模塊上或用吊車卸料。 | ||
| 整條生產線從原料卷直至完工鐵芯，只需一個操作工。 | ||
|
||
